車載MP3的系統設計總體方案
2012-10-31 14:59
來源：
與非網
在當今的數字化時代背景下，多媒體技術是當今信息技術領域發(fā)展最快、最活躍的技術，是新一代電子技術發(fā)展和競爭的焦點。而專門的數字視聽產品，也大量進入了汽車內，如CD，VCD，DVD等設備。本設計完成的車載MP3系統主要包括6大模塊：控制模塊，數字音頻處理模塊，模擬音頻處理模塊，收音機模塊，鍵盤控制模塊，液晶顯示模塊。整個系統圍繞兩個CPU即微處理器P89LPC935和帶有解碼器的AT89C5l-SNDI進行設計。根據設計要求，車載MP3的應用設計系統完成了播放USB海量存儲設備上的MP3音頻文件及FM立體聲收音功能。
1 系統總體設計方案
1.1 車載MP3系統總體設計方案
對于任何一個車載MP3系統來說，其設計的主要工作是系統結構的選擇、進行硬件和軟件的功能合理分配、操作面板的設計。

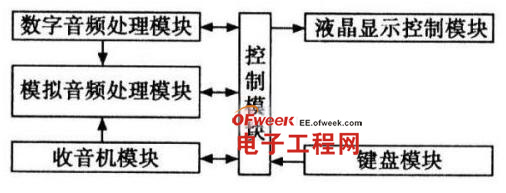

在此，根據系統需要完成的功能，畫出了圖l所示的車載MP3系統的總體設計方案框圖。系統主要包括六大模塊：數字音頻處理模塊，模擬音頻處理模塊，控制模塊，收音機模塊，鍵盤模塊，液晶顯示控制模塊。整個系統圍繞兩個微處理器P89LPC935和帶有解碼器的AT89C51-SNDI進行設計。
1.1.1 硬件系統構成
好的智能儀器儀表必須有好的硬件系統，才能夠現場完成數據的傳輸、轉換、存儲。車載MP3的系統硬件部分的總體設計首先應選擇好性價比高、系統級的CPU芯片，然后在其基礎上擴展，選擇其他的元器件，設計出與其相配套的電路部分，經調試后組成硬件系統。
車載MP3的硬件設計采用的核心芯片是微處理器AT89C51SNDI和P89LPC935。
